Шафи керування освітленням ШКО

Шафи керування освітленням ШКО призначені для автоматичного, ручного, місцевого або дистанційного (з диспетчерського пункту) керування освітлювальними мережами та установками виробничих приміщень, споруд, територій об'єктів з будь-якими джерелами світла напругою 380 В змінного струму з частотою 50 Гц, а також використовуються для обліку та розподілу електроенергії, захисту ліній від перевантажень та коротких замикань, а також для нечастого оперативного вмикання та вимикання (не більше 6 разів на годину) електричних ланцюгів.

Ці шафи призначені для установки на вулиці або всередині приміщень з одностороннім обслуговуванням. Номінальний режим роботи - тривалий. Шафи відповідають ТУ У 31.2-33120999.001-2005.

• Номінальна напруга: 380 В
• Частота: 50 Гц.
• Номінальний струм до: 250 А.
• Ступінь захисту шаф IP54, IP31 відповідно до ГОСТ 14254-96.
• Група умов експлуатації щодо механічних впливів - М2 за ГОСТ 17516.1-90.
• Шафи призначені для роботи в таких умовах:

1. за впливом кліматичних факторів зовнішнього середовища в макрокліматичних районах з помірним кліматом (виконання У) категорія розташування 3.1, 3, тобто на відкритому повітрі, під навісом, в зачиненому приміщенні з природною або штучною вентиляцією, а також в приміщенні з підвищеною вологістю;
2. за корозійною стійкістю: в атмосфері промислових об'єктів, шафи із ступенем захисту IP54 відповідно до кліматичного виконання У3.1;
3. висота над рівнем моря не більше 2000 м, при висоті понад 1000 м номінальний робочий струм шафи повинен бути знижений на 10 %.

• Робоче положення шафи в просторі: вертикальне з допустимим відхиленням в будь-якому напрямку до 5°.
• Вимоги щодо безпеки відповідають ГОСТ 12.2.007.0-75 і ГОСТ 22789-94, а також вимогам "ПУЕ", "Правил технічної експлуатації електроустановок споживача", затвердженим Міненерго.
• Вимоги пожежної безпеки відповідають ГОСТ 12.1.004-85.
• За бажанням замовника можлива установка гаражного замка замість стандартних замків металоконструкції та знімного піддашку, який захищає від дощу.

          Структура умовного позначення:

                 ШУО - XXX -XXX -XX XX

                  1            2       3       4    5

1. Шафа керування зовнішнім освітленням;
2. Номінальний струм шафи: 63 - 63А, 100 - 100А, 160 - 160А, 250 - 250А;
3. Режим керування:

                21 - таймер (добові години);

                23 - фотореле;

                24 - комбіноване (таймер + фотореле).

4. Ступінь захисту оболонки за ГОСТ 14254-96: 31 – IP31, 54 - IP54;
5. Кліматичне виконання та категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543.1-89 - У1, У3.1.

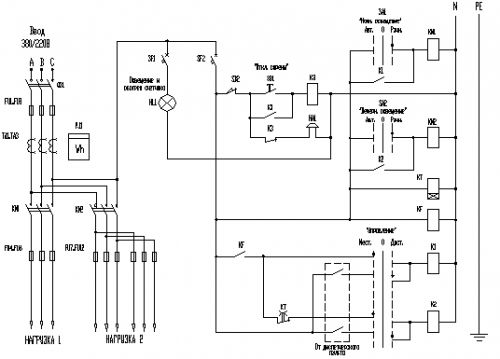

   Функціональні особливості:

1. Шафи можуть працювати в таких режимах: місцеве, дистанційне, ручне та автоматичне керування. Вибір режимів управління здійснюється за допомогою відповідних органів управління.
2. У шафах передбачено окреме керування нічним освітленням (3 однофазні лінії) та додатковим вечірнім освітленням (3 однофазні лінії у щитах до 100А і 6 однофазних ліній - у щитах до 250А включно).
3. Передбачено включення внутрішнього підсвічування шафи лампою накалювання 40Вт, яка використовується також для обігріву лічильника в холодний період року.
