Шафа керування вуличним освітленням типу і-710

Шафа керування вуличним освітленням серії І710 призначена для керування вуличним вечірнім і нічним освітленням в населених пунктах як місцево, так і дистанційно з диспетчерського пульта міських електромереж. Фактично, шафи І-710 є аналогами шаф ШУУО, де схема адаптована до вимог комунального підприємства електромереж зовнішнього освітлення.

Шафа керування вуличним освітленням І-710 є цільно-зварною металевою конструкцією з металу, товщиною 2 мм, з нахиленою дахом, а також має антивандальне виконання, що досягається відсутністю зовнішніх петель на дверцятах та спеціальним замком, який фіксує двері шафи по її периметру.

Шафи керування вуличним освітленням І-710 призначені для встановлення на відкритому повітрі. Номінальний режим роботи - тривалий.

Шафи І-710 відповідають ТУ У 31.2-33120999.001-2005.

• Номінальна напруга змінного струму: 380/220В, частота: 50 Гц.
• Номінальний струм до 250 А.
• Ступінь захисту відповідно до ГОСТ 14254-96: IP54.
• Група умов експлуатації щодо впливу механічних факторів зовнішнього середовища - М2 за ГОСТ 17516.1-90.
• Кліматичне виконання та категорія розміщення відповідно до ГОСТ 15150-69 і ГОСТ 15543.1-89: У3.1 і УХЛ4.
• Висота встановлення над рівнем моря до 2000 метрів. Робоче положення - вертикальне. Допускається відхилення від робочого положення не більше 5°.
• Вимоги безпеки відповідають ГОСТ 12.2.007.0-75 і ГОСТ 22789-94, а також вимогам "ПУЄ" "Правил користування електроустановками споживача", затвердженим Міненерго.
• Вимоги пожежної безпеки відповідають ГОСТ 12.1.004-85.

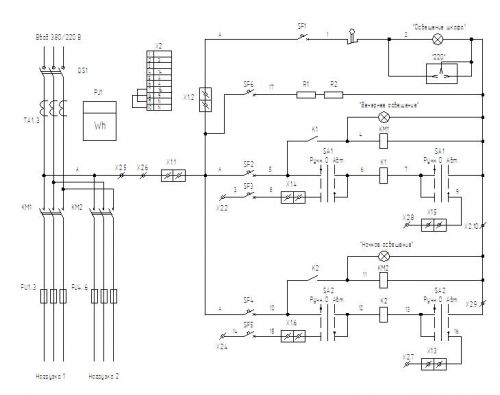

Схема електрична шафи І-710

За бажанням замовника у шафу керування вуличним освітленням І-710 можна вбудувати пристрій захисного відключення ПЗР.
